希曼顿 固态继电器   [希曼顿][工业级交流固态继电器]



希曼顿 固态继电器 全系列

具体型号选型固态.zip









U系列固态继电器选型表（欧式风格）

指标型号

Output       输出     Tc=80℃（底板温度）

INPUT 输入

介质耐压

工作电流*

IT  Arms

工作电压VAC

1周波浪涌电流Isurge  A

输出类型

漏电流

电压VDC

电流mA

VISO VDC（一分钟）

H330 ZU

30

40～440

300

反向并联晶闸管

280Vac< 5mA

440Vac< 9mA

*主要为并联RC回路的漏电流

4～24

10～30

输入对输出

>2000

输出对底板

>2000



H350 ZU

50

40～440

500





H375 ZU

75

40～440

800

H3100 ZU

100

40～440

1000

S312 ZU

12

40～440

120

双向晶闸管

S325 ZU

25

40～440

250

S340 ZU

40

40～440

400

H350 ZU 50 40～440 500 单硅反并联
H330 ZU 30 40～440 300

　

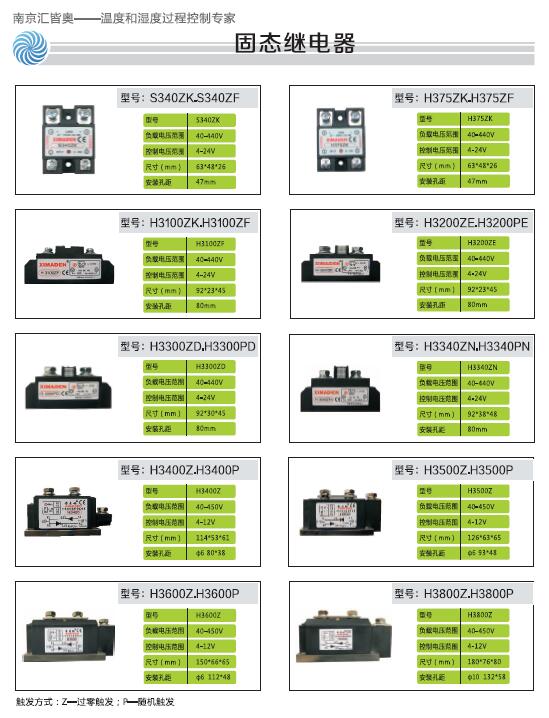

           S系列普通型                                        H系列增强型
   工作电流     产品型号     交流工作电压      工作电流    产品型号   交流工作电压

           3A                S203Z L              220VAC

            75A             H275Z K，F         220VAC

           3A                S203Z C             220VAC

            75A            H375Z K，F          380VAC

           3A                S203Z W2          220VAC

            80A            H380Z K，F          380VAC

           4A                S204Z W1          220VAC

           100A            H3100Z K，F        380VAC
           6A                S206Z L2            220VAC           120A            H3120ZF               380VAC
           8A                S208Z K             220VAC           150A            H3150ZE               380VAC
         10A                S210Z K             220VAC           200A            H3200ZE               380VAC
         12A                S212Z K             220VAC           220A            H3220ZE               380VAC
         20A                S220Z K             220VAC           250A            H3250ZE               380VAC
         25A                S225Z K F          220VAC           300A            H3300ZD               380VAC
         40A                S240Z K F          220VAC           340A            H3340PN               380VAC
           3A                S303Z L             380VAC           400A            K3400Z                 380VAC
           3A                S303Z C             380VAC           500A            K3500Z                 380VAC
           3A                S303Z W2          380VAC
           4A                S304Z W1          380VAC
           6A                S306Z L2           380VAC 　
           8A                S308Z K            380VAC 　
         10A                S310Z K            380VAC 　
         12A                S312Z K            380VAC 　
         20A                S320Z K            380VAC 　
         25A                S325Z K F         380VAC 　
         40A                S340Z K F         380VAC
★ 定货声明：SSR 功率扩展，阻容吸收漏电会产生误 ★ 触发方式P型定货时请指明
   触发，定货应声明无RC吸收 ★ 选件：恒流输入：12mA  4-32VDC
★ 请注意外型封装K，F区别 ★ 以上为硅片电力模块工艺，工业级工作电压50-430VAC
 > 希曼顿带阻容吸收的（0.1μ180Ω）晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联
  型号          单硅平均电流（A）    有效值电流（A）      电压       触发电流       外型
MTX/MFX  55-12          55                  110             >1200V       < 50mA           F
MTX/MFX  120-16/18      120                 290             >1200V       < 50mA           D
MTX/MFX  180-16/18      180                 360             >1400V       < 50mA           D
MTX/MFX  250-16/18      250                 400             >1000V       < 50mA
MTX/MFX  310-16/18      310                 500             >1200V       < 50mA
